(增强尼龙)两位三通阀

Two position three way valve






两位三通阀选型表

序号

进口大小

出口大小

排污大小

进出方式

1

DN80

DN80

DN50

平行卡口

2

DN80

DN80

DN65

平行卡口

3

DN80

DN80

DN80

平行卡口

4

DN100

DN100

DN80

平行卡口

5

DN100

DN100

DN100

平行卡口

6

DN150

DN150

DN150

平行卡口



两位三通阀特点:

1.       浅层沙滤专用两位三通阀,代替2只电动或气动阀。

2.       材质为增强尼龙,强度为1.0Mpa级;

3.       卡口连接方式,安装拆卸简单;

4.       不会生锈,不易被腐蚀,弱酸碱环境可用;

5.       耐老化程度高,可以露天使用;

6.       阀体内结构设计采用连体传动,速度快、润滑性能好;

7.       更换零件方便,维护成本低;

8.       膜片用高橡胶材料弹性好,平面之间加的是进口高强度网布,使用回弹性能好;

9.       阀芯采用燕尾双向防水密封胶圈,完美解决排污和反洗漏水的情况;

10.  顶部阀盖采用抱箍形式;更换膜片更方便更安全;

11.  外部采用专用尼龙油漆喷漆处理,美观大方。





常州市多灵流量计厂 生产的全塑料(尼龙)的两位三通阀 比铸铁的两位三通阀轻



便,有不生锈的优点;加了抗老化剂可以防止被阳光照射后老化的缺点;每只阀发



货前都经过压力测试(20公斤)。



1.两位三通阀工作原理:

待处理水由进水管进入两位三通阀,经阀门控制,水流进入各个单元过滤。过滤后的水从过滤单元内部通道流入出水口。随过滤的进行,过滤器吸附的杂质增多,当压力差达到设定值或设定时间时,系统进入反冲洗模式。控制器首先发信号给第一个过滤单元对应的三通阀,该阀将改变水流的方向,关闭进水导通排污口。反冲洗水在压力作用下经出水管冲入过滤器进行洗涤,污水由排污口派出。洗涤完毕该单元恢复过滤模式,系统对下一单元进行反冲洗,直到所有单元冲洗完毕系统恢复过滤模式。根据出水管压力情况,在压力不足以支持反冲洗的情况下,将在出水管安装电动磁阀控制水流量以满足冲洗要求。(如图1,图2)



2.外源反冲洗设备过滤及反冲洗原理:

 待处理水由进水关进入两位三通阀,经阀门控制,水流进入各个过滤单元过滤。过滤或的水从过滤单元内部通道流入出水阀,经阀门控制进入出水管。当压力差达到设定值或设定时间时,系统进入反冲洗模式,控制器首先发信号给第一个过滤单元对应的三通阀,该阀改变水流的方向,进水三通阀关闭进水导通排污口,出水三通阀关闭出水导通外冲洗水入口。反冲洗水经出水三通阀调节进入过滤器进行洗涤,污水由排污口排出。洗涤完毕该单元恢复过滤模式,系统对下一单元进行反冲洗,直到所有单元冲洗完毕系统恢复过滤模式。(如下图3,图4)

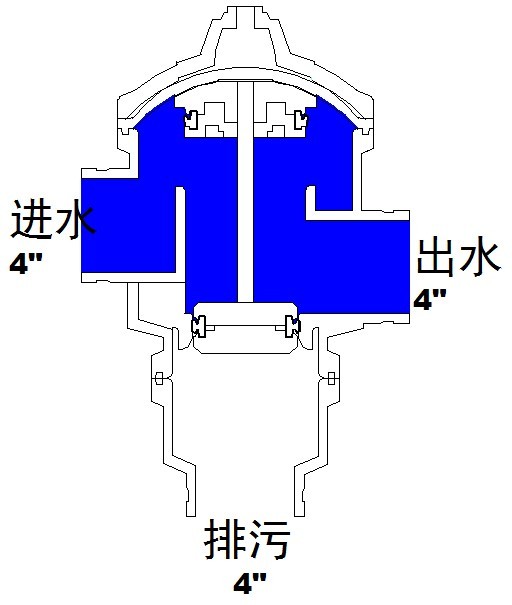

以下为过滤状态

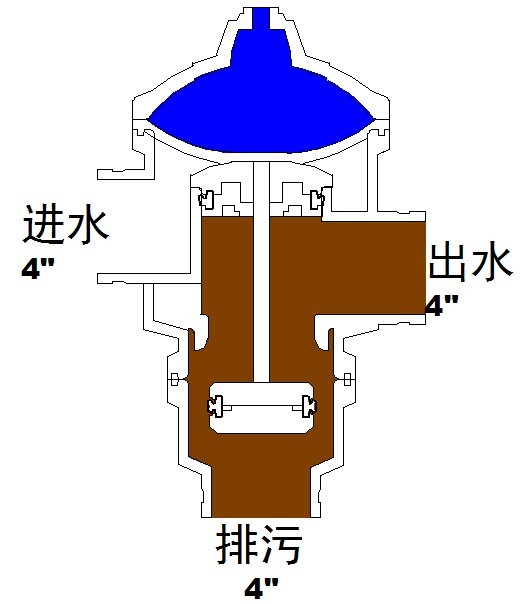

以下为反洗状态



       反洗状态
