叠片盘式过滤系统

Disc Filter


叠片盘式过滤系统 有“全自动反冲洗过滤器”和“手动过滤器”两种;广泛运用于灌溉过滤,滴灌过滤,河水过滤,回用水过滤,循环水过滤,冷却水过滤等……

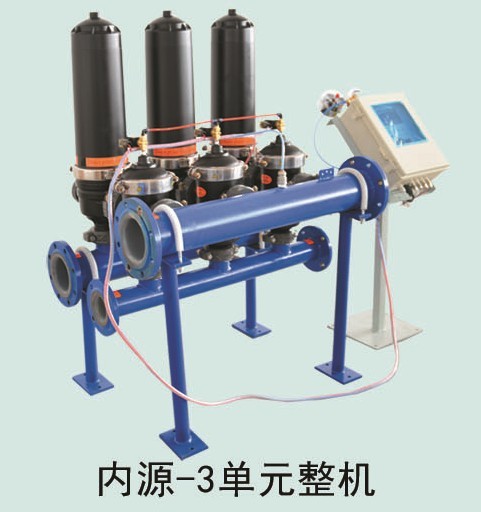

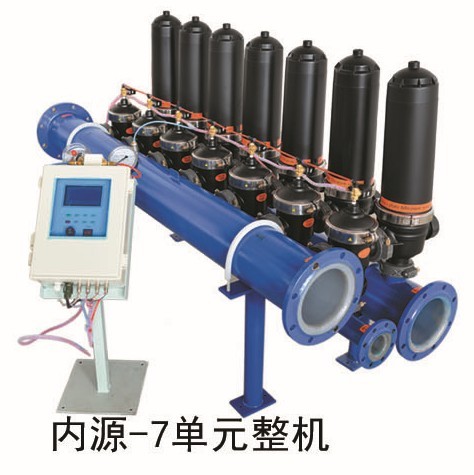

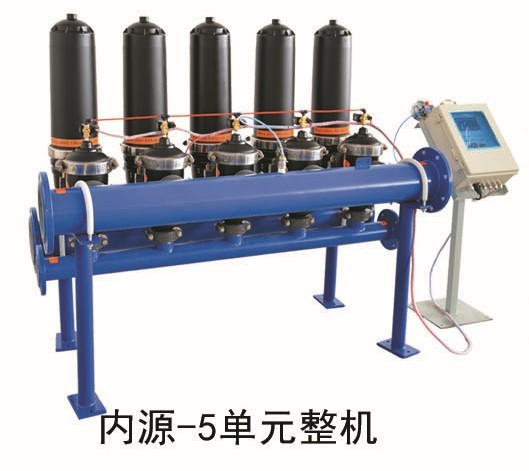

内源反冲洗过滤器整机尺寸

型号含义:P   L   N     125         - 3

            盘  滤  内源  DN125管道  -  3单元

型号

单元数量

外形尺寸

mm×宽mm×高mm

空机重量(kg)

进出水管道

排污管道

PLN125-3

3

1050×800×1320

185

DN125

DN80

PLN125-4

4

1350×800×1320

219

DN125

DN80

PLN150-4

4

1350×800×1320

261

DN150

DN80

PLN125-5

5

1650×800×1320

252

DN125

DN80

PLN150-5

5

1650×800×1320

294

DN150

DN80

PLN125-6

6

1950×800×1320

286

DN125

DN80

PLN150-6

6

1950×800×1320

331

DN150

DN80

PLN200-6

6

1950×1100×1320

399

DN200

DN80

PLN150-7

7

2250×800×1320

363

DN150

DN80

PLN200-7

7

2250×1100×1320

437

DN200

DN80

PLN150-8

8

2550×800×1320

396

DN150

DN80

PLN200-8

8

2550×1100×1320

479

DN200

DN80

PLN200-9

9

2850×1100×1320

517

DN200

DN80

PLN200-10

10

3150×1100×1320

555

DN200

DN80

PLN200-11

11

3450×1100×1320

593

DN200

DN80

PLN200-12

12

3750×1100×1320

631

DN200

DN80

PLN200-13

13

4050×1100×1320

669

DN200

DN80

PLN200-14

14

4350×1100×1320

707

DN200

DN80

PLN200-15

15

4650×1100×1320

745

DN200

DN80

PLN200-16

16

4950×1100×1320

783

DN200

DN80



外源反冲洗过滤器整机尺寸

型号含义:P   L   W     200         - 8

            盘  滤  外源  DN200管道  -  8单元

型号

单元数量

外形尺寸

mm×宽mm×高mm

空机重量(kg)

进出水管道

排污管道

反洗进口

PLW125-3

3

1050×1220×1320

226

DN125

DN80

DN80

PLW125-4

4

1350×1220×1320

269

DN125

DN80

DN80

PLW150-4

4

1350×1220×1320

311

DN150

DN80

DN80

PLW125-5

5

1650×1220×1320

312

DN125

DN80

DN80

PLW150-5

5

1650×1220×1320

353

DN150

DN80

DN80

PLW125-6

6

1950×1220×1320

355

DN125

DN80

DN80

PLW150-6

6

1950×1220×1320

399

DN150

DN80

DN80

PLW200-6

6

1950×1220×1320

468

DN200

DN80

DN80

PLW150-7

7

2250×1220×1320

441

DN150

DN80

DN80

PLW200-7

7

2250×1220×1320

515

DN200

DN80

DN80

PLW150-8

8

2550×1220×1320

484

DN150

DN80

DN80

PLW200-8

8

2550×1220×1320

567

DN200

DN80

DN80

PLW200-9

9

2850×1220×1320

615

DN200

DN80

DN80

PLW200-10

10

3150×1220×1320

662

DN200

DN80

DN80

PLW200-11

11

3450×1220×1320

709

DN200

DN80

DN80

PLW200-12

12

3750×1220×1320

757

DN200

DN80

DN80

PLW200-13

13

4050×1220×1320

805

DN200

DN80

DN80

PLW200-14

14

4350×1220×1320

852

DN200

DN80

DN80

PLW200-15

15

4650×1220×1320

899

DN200

DN80

DN80

PLW200-16

16

4950×1220×1320

947

DN200

DN80

DN80




1、原水水质:
  通常情况下可将原水水质分为优良、一般、较差、很差四类
  优良水质:未被污染的城市自来水、从稳定的含水层抽取的井水;
  一般水质:循环冷却水、水质较差的自来水、经沉淀处理过的地面水、经过沉淀和生物处理过的排水;
  较差水质:从水质很差的含水层抽取的地下水、经过有效沉淀、但未经或经很少的生物处理的排水、有微生物大量繁殖的地面水;
  很差水质:含铁较高或较脏的井水、受洪水影响且未经沉淀的地面水、悬浮物含量较多的江河水或其他地表水、未经处理的排水。(为保证效果,此类水质须进行预处理,进水悬浮物含量较高时可配用除砂器;水质较复杂时--如含铁锰较高--须经曝气或絮凝等预处理)

过滤级别对照表

微米 5 10 20 50 80 100 120 150 200 300 400 500 800
Mm 0.005 0.01 0.025 0.05 0.08 0.1 0.12 0.15 0.2 0.3 0.4 0.5 0.8
目数 3000 1500 750 300 200 150 120 100 80 60 40 35 20

叠片设计精度µm

5µm 20µm 50µm 80µm 100µm 120µm 150µm 200µm 300µm >400µm
原水质优良

一个单元一小时流量m3

10m3 15m3 20m3 25m3 30m3 33m3 35m3 40m3 45m3 55m3
原水质一般

一个单元一小时流量m3

3m3 8m3 15m3 18m3 20m3 25m3 28m3 30m3 35m3 45m3
原水质较差

一个单元一小时流量m3

\ 3m3 11m3 13m3 15m3 17m3 19m3 21m3 25m3 35m3
原水质很差

一个单元一小时流量m3

\ 2m3 6m3 8m3 10m3 12m3 14m3 16m3 20m3 28m3

过滤精度:
  全自动过滤器可广泛应用于工业、商业领域,如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定。

应用 行业领域 过滤等级(μm) 常用流量(t/h)
总供水 饮食、纺织、矿业、电子、铸造 50~100 15~500
细水管/喷嘴用水 饮食、制浆造纸、冶金、矿业、机械 20~100 7~200
一般循环水 饮食、制浆,造纸、矿业、机械、冶金 ≤ 100 20~800
冷却塔循环水 旁滤 饮食、电力、矿业、机械、冶金、医药、石化炼油、空调系统或供暖系统 ≤100 50~500
全滤 ≤75 7~250
生活饮用水 市政供水、自来水 ≤50 ≤1000
超滤/反渗透预处理 饮食、纺织、电子、化工医药 ≤10 5~50
离子交换预处理 纺织、电力、医药、冶金、石油化工、制浆造纸、机电、饮食 50~100 10~250
树脂捕捉器 100~200 10~200
污水处理回用 制浆、造纸、饮食、矿业、机械、冶金 5~100 50~1000
特殊水质 高盐水 咸水、海水、盐水的过滤 50~170 15~500
高浊水 . ≤200 20~800


过 滤 系 统 的 优 点


稳定的过滤效率

独特的设计.精确制造的叠片.可靠精确的自锁性弹簧压紧确保稳定的过滤效率,.拥有5,20,50,80,100,120,150,

200,300,500,600µm 等多种规格.

高效反冲洗,反冲洗时节水节能

反冲洗单元,只需要7-20秒即可完成,一般情况下反冲洗耗水量低于过滤水量的0.5%,对于粘性杂质也可达到高效反冲.提供空气辅助或外源反冲模式.适用范围更广.

全自动控制.连续过滤

在过滤系统内单元之间,反洗过程轮流进行,各单元工作.反冲洗状态之间自动切换,确保连续出水.系统压损小.

系统操作成本低,运行可靠,系统使用寿命长

IS9002质量体系认证.系统出厂前经100%整体测试运转.几乎不需日常维护,安装操作方便,精心制作.运性可靠性强.


过 滤 系 统 的 应 用







冷却循环水处理

设备冷却水,仪器冷却水,产品冷却水

防止热交换器,管道,喷嘴,产品的堵塞和污染.保证热交换效率,节水节能,提高冷却循环水利用率.

钢铁,发电厂,石化,塑料.自来水前道过滤,机械等

膜法水处理



超滤膜系统保护

去除水中大的杂质.软性杂质,纤维性杂质,有效保护超滤膜.

水处理

给水处理

喷洗用水进水处理,保护砂虑器,滤芯,滤袋,离子交换器等.

除去水中杂质,使水质达到应用要求.保护设备,产品等.延长被保护水处理单元的使用寿命,节约反冲洗水和更换成本.

电力,化工,汽车,造纸等所以行业

海水过滤

海水淡化预处理海水养殖

去除水中杂质和海洋微生物活体.全塑系统耐腐蚀.

水处理

其他化工流体

溶剂型,乳化液等



达到生产要求.保护设备 所有行业

滴灌过滤

棉花地,果树地滴灌过滤

保护滴灌出水口

大面积农作物地



工作原理



叠片过滤器的滤芯 …… 叠片为杂质处理载体,它由一组双面带不同方向沟槽的塑料盘片相叠加构成,其相邻面上的沟槽棱边便形成许许多多的交叉点,这些交叉点构成了大量的空腔和不规则的通路,这些通路由外向里不断缩小。过滤时,这些通路导致水的紊流,最终促使水中的杂质被拦截在各个交叉点上。如把盘片叠加安装在过滤芯骨架上,在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网,叠片宽度为 12 14 mm,叠片材质为优质工程塑料,耐磨性极高。辅以不锈钢弹簧支撑,结构坚固。反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质,叠片在反冲洗水流的作用下作旋转,保证所有污物均被有效洗净并排出。可使用时间间隔和压力差控制反冲洗的所有步骤。一旦设定完毕,即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变,对提高过滤性能、过滤水质非常有利, 又可大大减少反洗用水量,通常自耗水量约为 0.5% 。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。 原理解释如上图(图31)



2过滤阶段的工作原理:

 水流通过过滤进水口进入过滤器内,通过过滤叠片时过滤叠片在弹簧力和水力的作用下被紧紧地压在一起,杂质颗粒被截留在叠片交叉点,经过过滤的水从过滤器主通道中流出,此时单向膈膜阀处于开启状态。如 右图



3反冲洗阶段原理:

当达到一定的压差时,或社顶的时间内系统自动进入反冲洗状态,控制器控制阀门改变水流方向,过滤器底部单向隔膜关闭主通道,反冲洗进入四组喷嘴通道,和喷嘴通道连接的活塞腔内的水压上升,活塞向上运动克服弹簧对叠片的压力,并在叠片组顶部释放活塞空间,同时反冲洗水从四组喷嘴通道上面的35*4个喷嘴沿叠片切线的方向高速喷射,使叠片旋转并均匀分开,喷洗水喷洗叠片表面,将截留在叠片上的杂质喷洗甩出。当反冲洗结束时,水流方向再次改变,叠片再次被压紧,系统重新进入过滤状态。如 右图






(“内源反冲洗设备过滤及反冲洗原理”请见《两位三通阀的说明》)
